Xserve RAID

Fuld redundans.

Ydeevne Stabilitet Fibre Channel Administration Anvendelse

Xserve RAID kombinerer de nyeste lagringsteknologier, som sikrer en overlegen kapacitet, med databeskyttelse i et 3U-rackkabinet. Hurtig overførsel og fleksibel konfiguration gør Xserve RAID ideelt til virksomheder og institutioner, som kræver let tilgængelig lagring med stor kapacitet. Denne avancerede RAID-løsning har en kapacitet på op til 2,52 TB, innovative værktøjer til ekstern administration og er nem at konfigurere og vedligeholde. Samtidig er den så kraftfuld, at den opfylder de voksende krav til lagring.

Xserve RAID er baseret på Apples banebrydende arkitektur, som kombinerer de økonomiske ATA-diske med stor kapacitet og dobbelt 2 GB Fibre Channel-grænseflade, som sikrer hurtig og stabil dataadgang. Hvert 180 GB Apple-diskmodul bruger en dedikeret kanal, så Fibre Channel-værtsforbindelsen med 400 MB/s optimeres. Og det er ikke kun diske, der er nok af i Xserve RAID.

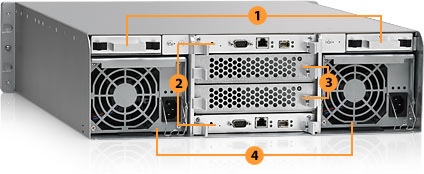

-- Sikkerhedsbatteri. Xserve RAID kan leveres med sikkerhedsbatterier, som kan levere strøm i mere end 72 timer, så data i RAID-kontrolenhedens buffer beskyttes i tilfælde af strømafbrydelse.

-- To uafhængige RAID-kontrolenheder. Hvert sæt med syv diske har to uafhængige lagringsprocessorer, som styrer RAID-funktioner, dataoverførsel og beskyttelse mod fejl. Den administrative hjælpeprocessor i hver kontrolenhed forenkler konfiguration og administration af RAID-sæt.

-- Flere kølemoduler. "Hot-swappable" kølemoduler sikrer automatisk køling af hele rackmiljøet. Kølemodulerne er designet, så de holder den optimale driftstemperatur, og de regulerer selv rotationshastigheden i forhold til temperaturen i kabinettet.

4 Flere strømforsyninger. Enhver af de samarbejdende, "hot-swappable" strømforsyninger kan alene levere strøm til Xserve RAID, hvis der opstår fejl ved en af de andre strømforsyninger. I tilfælde af fejl kan den pågældende komponent udskiftes på få sekunder uden brug af værktøj, og uden at systemet skal lukkes ned.


Konfigurationer
Priser. excl. moms
DKK.
Xserve RAID 720 Gb/4Drive/2x2Gb FC
47.992,-
Xserve RAID 1260 Gb/7Drive/2x2Gb FC
60.472,-
Xserve RAID 2520 Gb/14Drive/2x2Gb FC
89.592,-
Fiber Channel PCI kort
4.152,-
ATA/100 Apple-diskmoduler (7.200 o/min.) Fire 180 GB diske Syv 180 GB diske Fjorten 180 GB diske
Samlet lagringsplads - RAID 0 (1) 720 GB 1,26 TB 2,52 TB
Brugbar lagringsplads - RAID 1 (1) 360 GB 540 GB 1,08 TB
Brugbar lagringsplads - RAID 3 og 5 (1) 540 GB 1,08 TB 2,16 TB
Buffer på diske 8 MB pr. disk 8 MB pr. disk 8 MB pr. disk
Udvidelsesmuligheder Fjorten pladser med separate 100MB/s ATA-kanaler til 2,52 TB lagringsplads
Leveres med M5, M6 og 10/32" monteringsskruer; M6-møtrikker; to godkendte netledninger på 3,6 meter

Specifikationer
RAID-kontrolenheder og bufferhukommelse
To separate kontrolenheder med hjælpeprocessor til ekstern administration og overvågning, der ligger uden for båndbredden
128 MB buffer pr. kontrolenhed (256 MB i alt); understøttelse af op til 512 MB pr. kontrolenhed (1 GB i alt)
Sikkerhedsbatterimoduler (sælges separat) til sikring af hukommelsen i over 72 timer
RAID-drift
Understøttelse af RAID-niveauer: 0, 1, 3, 5, 0+1,10, 30, 50 (10, 30 og 50 kræver værtsbaseret RAID-software)
Understøttelse af flere RAID-sæt, flere værter og LUN-maskering
Oprettelse af RAID-sæt i baggrunden; automatisk og variabel genopbygning i baggrunden; automatisk skift til reservedisk, hvis der opstår fejl på en disk (pr. RAID-kontrolenhed) (5)
Fibre Channel-forbindelse fra lagringssystem til vært
To 2 GB Fibre Channel-porte (HSSDC2), kapacitet på 200 MB/s pr. kanal med garanteret leverance (400 MB/s ved fuld duplex)
Værtstilslutning via 2 GB Fibre Channel PCI-kort (sælges separat) eller kompatibelt PCI-kort fra en trediepart
Understøttelse af topologierne "point-to-point", "loop" og "fabric" (switched)
Dual 10/100BASE-T Ethernet til ekstern administration
Apple Fibre Channel PCI-kort (sælges separat)
64 bit, 66 MHz kort med to SFP 2 GB Fibre Channel-porte; kompatibelt med 32 bit, 66 MHz-pladser
To Fibre Channel-kobberkabler på 2,9 meter (SFP-transceiver til HSSDC2); kompatibel med SFP fiberoptiske kabler og transceivers
Køling
"Hot-swappable" kølemoduler med automatisk hastighedsregulering og køling af hele kabinettet
Overvågningssystem, der kontrollerer driftsomgivelserne og automatisk optimerer driftstemperaturen
Krav til strømforsyning
Flere samarbejdende "hot-swappable" strømforsyninger (450 W); universel spænding (90 V til 264 V AC) med korrektion
Maks. strømstyrke: 3,5 A (90 V til 132 V) eller 7,1 A (180 V til 264 V)
Effekt: Typisk 300 W ved drift, maks. 400 W ved drift
To serielle DB-9-porte til UPS-systemer
Frekvens: 47 Hz til 63 Hz, enkeltfaset
Krav til omgivelser
Driftstemperatur: 10° til 35° C
Opbevaringstemperatur: 40° til 47° C
Luftfugtighed: 5% til 95% (ikke kondenserende)
Maks. varmeeffekt: 1365 BTU pr. time
Maks. højde: 3.048 m
Godkendt i henhold til FCC Class A
Størrelse og vægt
13,3 x 43,2 x 46,7 cm (H x B x D)
Passer til EIA-301-D-kompatbile standardrack med en bredde på 19" med fire ben (dybde fra 60,8 cm til 91,2 cm; dybere rack kræver forlængere fra en trediepart)
27-45 kg afhængig af konfiguration

(1) 1 GB = 1 mia. byte ved måling af en disks kapacitet. Kapaciteten efter formatering er mindre.
(2) Maks. kapacitet på 720 GB opnået vha. fire 180 GB Apple-diskmoduler.
(3) Den faktiske hastighed varierer.
(4) Vægten afhænger af konfiguration.
Produktspecifikationer kan ændres uden varsel.

. . .
-
